Manipulator ( Joystick ) CK

Manipulator ( Joystick ) CK


Opis

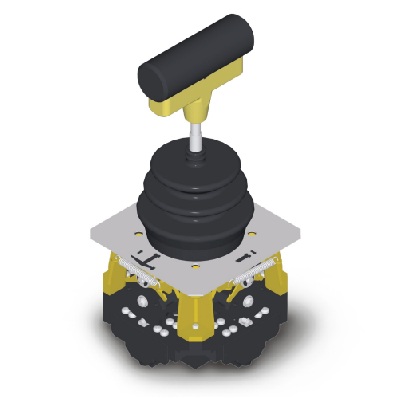

Manipulator sterowniczy CK przeznaczony jest do sterowania urządzeniami przemysłowymi poprzez elementy pośrednie takie jak styczniki czy PLC. Manipulatory przeznaczone są do pracy w warunkach o średnimi i dużym natężeniu pracy. Każdy manipulator może posiadać do 5 stopni w każdym kierunku, oprócz styków manipulator może być wyposażony także w każdej osi po jednym potencjometrze. Standardowo manipulatory CK posiadają kulistą gałkę z blokadą mechaniczną oraz blokadą “0”. Mogą być wyposażone w gałkę bez blokady lub w kształcie litery “T”. Ruchy dźwigni mogą być skojarzone lub wzajemnie się wykluczające (praca krzyżowa).
Parametry techniczne
	Zgodność z dyrektywami wspólnotowymi Zgodność z normami Temperatury otoczenia podczas przechowywania pracy Stopień ochrony Waga Pozycja robocza Homologacje	73/23/CEE 93/68/CEE EN 60204-1 EN 60947-1 EN60947-5-1 EN 60529 EN 418 EN 50013 IEC 536 -40^oC/+70^oC -25^oC/+70^oC IP00 ~ 900 g Dowolna CE

Parametry techniczne mikroprzełączników

Trwałość elektryczna
Prąd znamionowy
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

3 A

380 V

500 V~

1*10⁶ operacji

EN50013

zaciski śrubowe

CE - UL - (c)UL

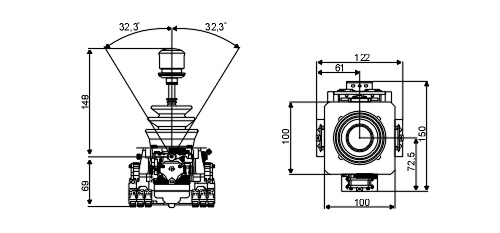

Wymiary

Wykonania podstawowe
	Liczba stopni	Liczba styków	Ruch dźwigni	Kod
	1 - 0	2	W prostokącie	PF08020378
	2 - 0	3	W prostokącie	PF08020004
	3 - 0	4	W prostokącie	PF08020003
	3 - 1	6	W prostokącie	PF08010005
	3 - 2	7	W prostokącie	PF08010016
	3 - 3	8	W prostokącie	PF08010002
	4 - 0	5	W prostokącie	PF08020076
	4 - 1	7	W prostokącie	PF08010017
	4 - 3	9	W prostokącie	PF08010039
	5 - 0	6	W prostokącie	PF08020215
	5 - 1	8	W prostokącie	PF08010007
	5 - 3	10	W prostokącie	PF08010012
	5 - 5	12	W prostokącie	PF08010003
	1 - 1	4	W prostokącie	PF08010011
	2 - 2	6	W prostokącie	PF08010013
	3 - 3	8	W prostokącie	PF08010001
	5 - 5	12	W prostokącie	PF08010004


		Formularz dla niestandardowego manipulatora CK
