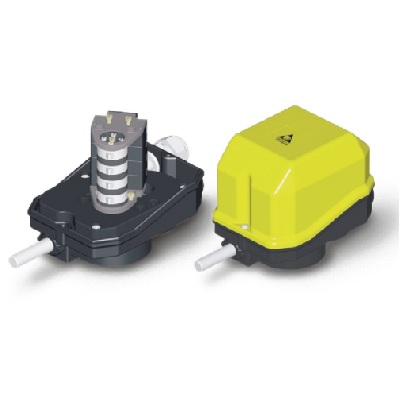

Wyłącznik krańcowy wrzecionowy GF4C


Opis

Wyłącznik krańcowy wrzecionowy GF4C używany jest do kontroli położenia wszelkiego rodzaju maszyn przemysłowych, wszędzie tam,
gdzie zachodzi konieczność przeniesienia ruchu obrotowego. Wykonany ze stali nierdzewnej wałek wyłącznika o średnicy 12 mm
połączony jest z przekładnią maszyny i po odliczeniu odpowiedniej ilości obrotów wałka, krzywka wyłącznika wyłącza styk
elektryczny powodując np. zatrzymanie silnika we wcześniej zdefiniowanym położeniu. Wyłączniki wrzecionowe serii GF4C
mogą posiadać 2, 3 lub 4 styki. Standardowo dostępne są w przełożeniach od 1:1 do 1:300, możliwe jest jednak wykonanie
wyłącznika w zakresie przełożeń od 1:1 do 1:969. Wyłącznik GF4C może być wyposażony w 6 rodzajów krzywek a każda z nich
może być precyzyjnie ustawiona przy pomocą śrub regulacyjnych. Standardowo wyłącznik wrzecionowy GF4C wyposażony jest
w 4 krzywki PRSL7140PI.
Parametry techniczne



Zgodność z dyrektywami wspólnotowymi
Zgodność z normami


Temperatury otoczenia podczas      przechowywania
                                                                    pracy
Stopień ochrony
Ochrona przed porażeniem
Mocowanie kabla
Pozycja robocza
Homologacje

73/23/CEE  93/68/CEE

EN 60204-1 EN 60947-1  EN60947-5-1  EN 60529

EN 418  EN 50013 IEC 536

-40oC/+70oC

-25oC/+70oC

IP65

Klasa II

Dławik kablowy M20

Dowolna

CE
Parametry techniczne mikroprzełączników


Trwałość elektryczna
Prąd znamionowy

Znamionowy prąd termiczny
Napięcie znamionowe
Znamionowe napięcie izolacji
Trwałość mechaniczna
Znakowanie zacisków zgodne z normą
Łączenie
Homologacje

AC 15

1,9 A

10 A

380 V

500 V~

1*106 operacji

EN50013

Zaciski śrubowe

CE - UL - (c)UL

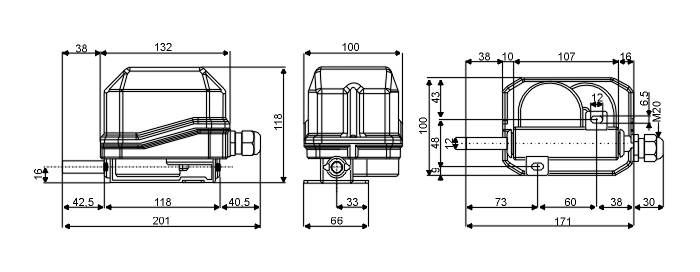

Wymiary

Dostępne krzywki

Sprzęgła

Wykonania standardowe

  Przełożenie 2 styki - szybkie 2 styki - zwłoczne 3 styki - szybkie 3 styki - zwłoczne 4 styki - szybkie 4 styki - zwłoczne
  1:1 PF0903 0001 0003 PF0903 0001 0004 PF0903 0001 0002 PF0903 0001 0005 PF0903 0001 0001 PF0903 0001 0006
  1:5 PF0903 0005 0002 PF0903 0005 0004 PF0903 0005 0003 PF0903 0005 0005 PF0903 0005 0001 PF0903 0005 0006
  1:10 PF0903 0010 0003 PF0903 0010 0005 PF0903 0010 0004 PF0903 0010 0006 PF0903 0010 0002 PF0903 0010 0007
  1:15 PF0903 0015 0004 PF0903 0015 0007 PF0903 0015 0003 PF0903 0015 0008 PF0903 0015 0002 PF0903 0015 0001
  1:20 PF0903 0020 0002 PF0903 0020 0004 PF0903 0020 0003 PF0903 0020 0005 PF0903 0020 0001 PF0903 0020 0006
  1:25 PF0903 0025 0006 PF0903 0025 0007 PF0903 0025 0003 PF0903 0025 0008 PF0903 0025 0001 PF0903 0025 0002
  1:50 PF0903 0050 0002 PF0903 0050 0008 PF0903 0050 0003 PF0903 0050 0017 PF0903 0050 0006 PF0903 0050 0007
  1:75 PF0903 0075 0007 PF0903 0075 0009 PF0903 0075 0008 PF0903 0075 0010 PF0903 0075 0004 PF0903 0075 0006
  1:100 PF0903 0100 0002 PF0903 0100 0001 PF0903 0100 0006 PF0903 0100 0013 PF0903 0100 0003 PF0903 0100 0004
  1:150 PF0903 0150 0002 PF0903 0150 0001 PF0903 0150 0011 PF0903 0150 0009 PF0903 0150 0008 PF0903 0150 0003
  1:200 PF0903 0200 0006 PF0903 0200 0007 PF0903 0200 0002 PF0903 0200 0004 PF0903 0200 0003 PF0903 0200 0008
  1:250 PF0903 0250 0003 PF0903 0250 0009 PF0903 0250 0007 PF0903 0250 0010 PF0903 0250 0008 PF0903 0250 0001
  1:300 PF0903 0300 0004 PF0903 0300 0008 PF0903 0300 0006 PF0903 0300 0009 PF0903 0300 0007 PF0903 0300 0010
