Gama styczników trakcyjnych serii LOGO oraz COMBI, które są bardzo małe i bardzo mocne, została zaprojektowana tak, aby nadawały się do zastosowań w obszarach trakcji i transportu materiałów wykorzystujących prąd stały.
Styczniki takie mogą być stosowane w wózkach podnośnikowych, przemysłowych maszynach czyszczących, różnego rodzaju usługach na pokładach statków i łodzi, a także w pojazdach transportu drogowego i kolejowego
Styczniki serii LOGO posiadają przyłącza cewek za pomocą konektorów 6 mm.
Pokrywa całkowicie chroni przed olejem, wodą i kurzem. Styczniki posiadają podwójne styki ze stopu srebra, odporne na łuk elektryczny, odpowiednie do dużych obciążeń.
Seria LOGO typ TL10 posiada jedną parę styków NO, natomiast seria LOGO TL11 posiada styki główne NO oraz NC. Styki NC nie nadają się jednak do łączenia lub wyłączania dużych prądów.

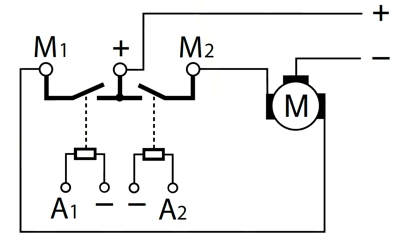

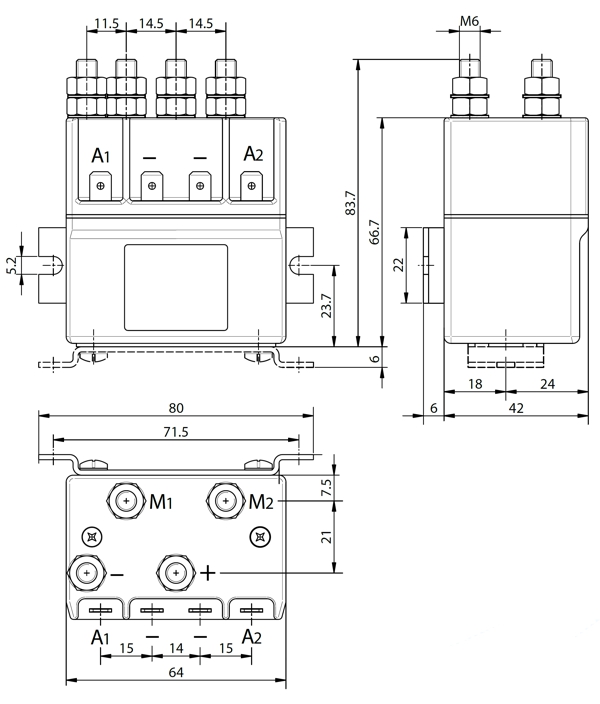

Seria COMBI typ TLD18A posiada wewnątrz dwa styczniki jednobiegunowe NO+NC, natomiast TLD18B posiada wewnątrz dwa styczniki jednobiegunowe NO.
Standardowe cykle pracy to:
- dla TL10 praca przerywana (50 %)
- dla TL11 praca przerywana (50 %)
- dla TLD18 praca przerywana (50%) z maksymalnym czasem pracy 15
minut (praca tymczasowa).
Znormalizowane napięcie cewek wynosi: 12 - 24 - 36 V - 48 V, w serii
dostępne są różne cewki do pracy ciągłej – opcja P.
Stycznik
TL10
TL10S
TL10P
Nominalny prąd roboczy przy 50%
Prąd termiczny
Napięcie nominalne
Zdolność wyłączania przy stałej czasowej 15 ms
Kategoria łączeń
Granice napięcia roboczego
Moc rozproszenia cewki
Nominalny czas przyciągania
Nominalny czas opadania
Liczba cykli
Styki główne
Kod produktu
100 A
72 A
12/24/36 V
400 A
DC5
0,7-1,1 Vn
12 W
<20 ms
<10 ms
3x 106
NO
E TL10MX
100 A
72 A
12/24/36 V
400 A
DC5
0,85-1,1 Vn
7 W
<20 ms
<10 ms
3x 106
NO
E TL10MSX
100 A
72 A
12/24/36 V
400 A
DC5
0,85-1,1 Vn
5 W
<20 ms
<10 ms
3x 106
NO
E TL10MPX
